Ziegelherstellungs-Trocknungsausrüstung Zyklongebläse-Trocknungskammer-Kegelgebläse vollautomatisch

Prinzip und Hauptvorteile des Trocknungszyklons für eine zweistufige Einstellungs- und Brennproduktionslinie

Der Zyklon ist ein Kerngerät im Trocknungsbereich einer zweistufigen Abbinde- und Brennanlage für Hohlblocksteine ​​und dünnwandige Lochsteine. Es dient in erster Linie der dynamischen, gleichmäßigen Luftverteilung und dem Austausch feuchter Luft innerhalb der Trockenkammer. Es löst effektiv Probleme wie ungleichmäßige Luftströmung, unausgeglichenen Feuchtigkeitsgehalt in Grünkörpern, Rissbildung und Verformung, die bei herkömmlichen Trocknungsmethoden auftreten. Es eignet sich insbesondere für die großtechnische Herstellung von Grünkörpern mit hoher Lochrate und hoher Trocknungsempfindlichkeit.

I. Funktionsprinzip

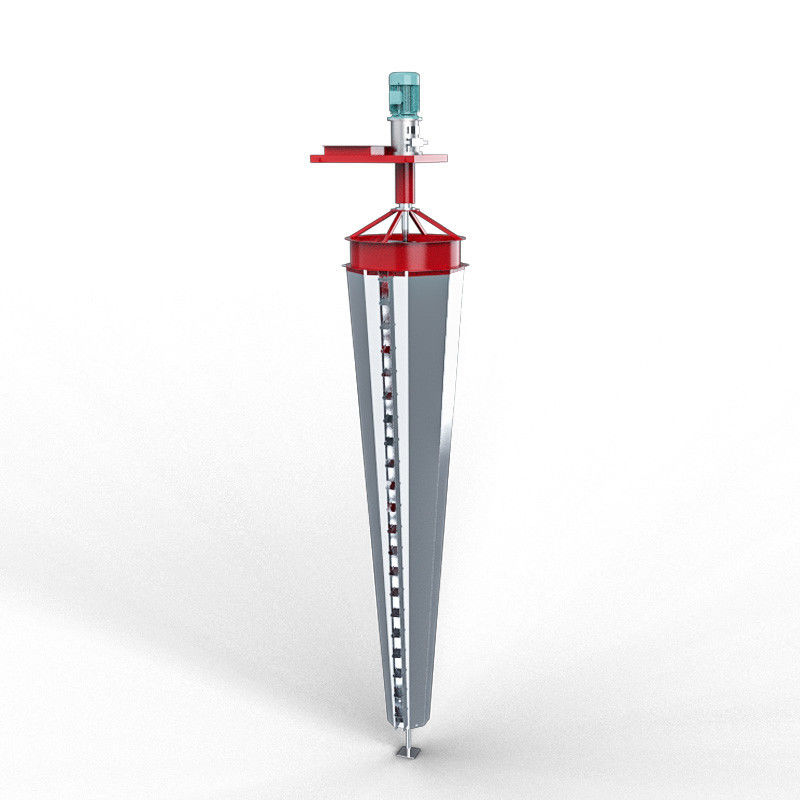

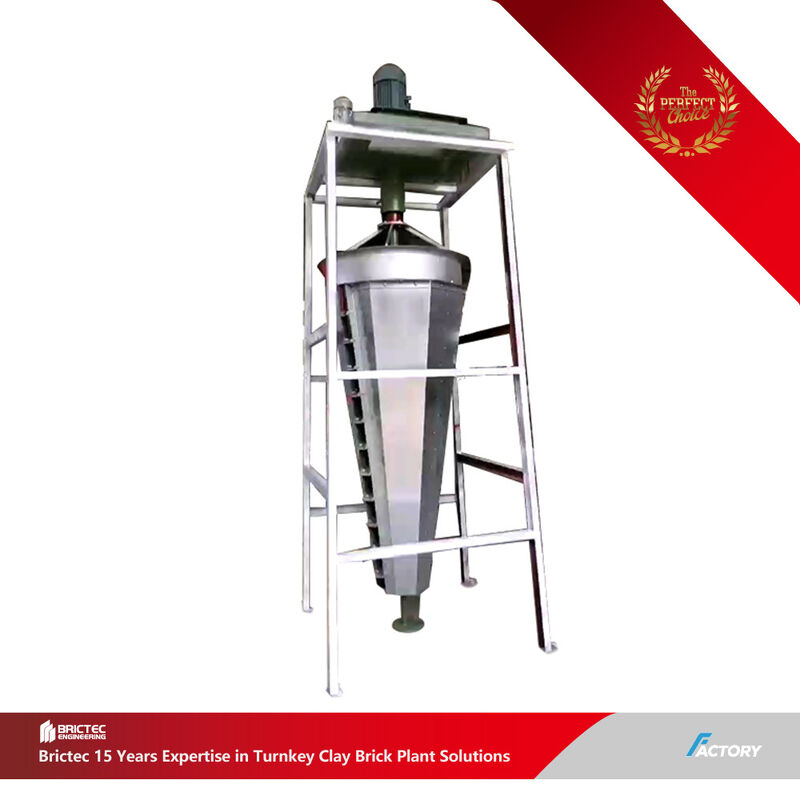

Der Zyklon besteht aus einem Motor mit variabler Frequenz, einem Laufrad, einem achteckigen konischen Luftkanal, einstellbaren Luftleitblechen und einem Zahnstangen-Schwenkmechanismus. Der Motor treibt das Laufrad in Drehung, wodurch ein Unterdruck entsteht, der das Trocknungsmedium ansaugt und einen zirkulierenden Luftstrom bildet. Durch einstellbare Lücken auf beiden Seiten wird eine präzise Luftzufuhr erreicht, und durch mechanische Oszillation wird eine 180°-Kehrbewegung mit vollständiger Abdeckung realisiert, wodurch Totzonen beim Trocknen beseitigt werden und ein gleichmäßiger Luftstrom und eine gleichmäßige Wärmeverteilung auf die Grünkörper gewährleistet werden. Die Ausrüstung verfügt über ein modulares, ineinandergreifendes Design, bei dem eine Antriebseinheit 4–5 Zyklone synchron betreiben kann und so die Trocknungsleistung mit der Wirtschaftlichkeit der Kapitalinvestitionen in Einklang bringt.

II. Bühnenspezifische, präzise Trocknungskontrolle (Core-Technologie)

Der Trocknungsprozess von Grünkörpern besteht aus drei Stufen: Erhitzen, konstante Geschwindigkeit und Fallgeschwindigkeit. Basierend auf Rohmaterial-Testdaten wendet unser Unternehmen für jede Stufe eine differenzierte Luft- und Temperaturkontrollstrategie an, um die Trocknungsstabilität sicherzustellen:

1. Heizstufe (sanfter Luftstrom mit Feuchtigkeitsspeicherung):Im Anfangsstadium sind Grünkörper sehr empfindlich und neigen zur Rissbildung. Das System schließt die Warmluftzufuhr, reduziert die Frischluftzufuhr und verwendet einen sanften Luftstrom-Modus mit konstanter Temperatur und Feuchtigkeitsspeicherung. Kombiniert mit einer präzisen Drehzahlregelung über den Frequenzumrichter wird verhindert, dass Oberflächenfeuchtigkeit zu schnell verdunstet und Risse entstehen.
2. Trocknungsstufe mit konstanter Geschwindigkeit (ausgewogene Entfeuchtung):Während dieser Phase verdunsten gleichzeitig innere und äußere Feuchtigkeit. Der Antrieb mit variabler Frequenz gewährleistet eine stabile Luftzufuhr, entfernt freies Oberflächenwasser schnell und gleichmäßig, sorgt für ein Gleichgewicht zwischen Wärme- und Feuchtigkeitsdiffusion und verhindert Trocknungsfehler.
3. Trocknungsstufe mit fallender Geschwindigkeit (stationäre Endbearbeitung):Es verbleibt nur noch eine geringe Menge an adsorbierter Feuchtigkeit und die Grünkörper schrumpfen nicht mehr und reißen nicht mehr. Das System arbeitet kontinuierlich im Normalmodus und trocknet die Restfeuchtigkeit gründlich, um sicherzustellen, dass der Feuchtigkeitsgehalt des Grünkörpers dem Standard entspricht, ohne den nachfolgenden Brennprozess zu beeinträchtigen.

III. Gerätekonfiguration und Prozessparameter

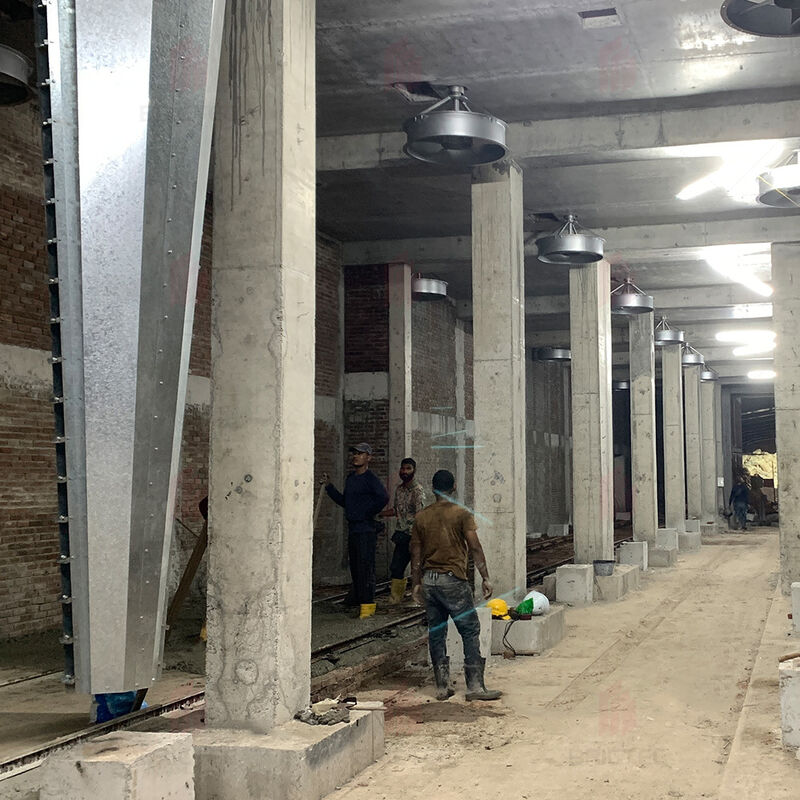

Die Ausrüstung ist für Standard-Trockenöfen und Trocknungswagen konzipiert, wobei die Parameter durch die Massenproduktion validiert wurden. Der Zyklonabstand beträgt 4,3–5,2 m und eignet sich für Standard-Grünkörperschalen mit einer Höhe von bis zu 2 m. Vier bis fünf Zyklone arbeiten im Gleichtakt mit einer 180°-Vollabdeckung. Die jährliche Produktionskapazität einer einzelnen Linie kann 300.000 m³ überschreiten. Das elektrische Steuerungssystem nutzt Siemens-SPS und Schneider-Kernkomponenten und sorgt für einen stabilen Betrieb und eine starke Anti-Interferenz-Fähigkeit, wodurch es für eine langfristige, kontinuierliche, automatisierte Produktion geeignet ist.

IV. Geräteoptimierung und Zuverlässigkeitsverbesserungen

Als Reaktion auf häufige langfristige Betriebsprobleme in der Branche wurden drei wichtige Optimierungen an der Ausrüstung vorgenommen, die einen stabilen Betrieb vor Ort und extrem niedrige Ausfallraten gewährleisten:

1. Schmierungsoptimierung:Eine Ölrichtlinie wurde hinzugefügt und die Ölstruktur wurde verbessert. Routinemäßige Inspektionen und das Nachfüllen der Schmierung sind praktisch und reduzieren effektiv den Verschleiß von Hochgeschwindigkeitslagern.
2. Montageoptimierung:Eine strenge Kontrolle der Konzentrizität des Wellensystems in Kombination mit 24-Stunden-Werkstests unter Volllast eliminiert Resonanz, Vibration und exzentrischen Verschleiß.
3. Materialaufwertung:Die Hauptwelle besteht aus hochfestem legiertem Baustahl und ist wärmebehandelt, was eine hohe Drehmomentfestigkeit und Bruchfestigkeit bietet und die mechanische Stabilität des Geräts erheblich verbessert.

V. Brictec Zusammenfassung

Das gesamte Trocknungszyklonsystem ist auf der Grundlage von Rohstofftests maßgeschneidert und unterscheidet sich dadurch von Allzweck-Trocknungsgeräten. Durch zunächst durchgeführte Rohstofftests und anschließende Abstimmung der Prozessparameter ist die Anlage exakt auf die Produktion hochsensibler Dünnwand- und Lochsteine ​​zugeschnitten. Probleme wie Rissbildung, Verformung und ungleichmäßiger Feuchtigkeitsgehalt in Grünkörpern werden wirksam reduziert, was zu einer hohen Endproduktrate und niedrigen Betriebs- und Wartungskosten führt. Es dient als zentraler Garant für einen stabilen, energieeffizienten und leistungsstarken Betrieb vollautomatischer zweistufiger Setz- und Brennproduktionslinien.
