Ausrüstung Einleitung

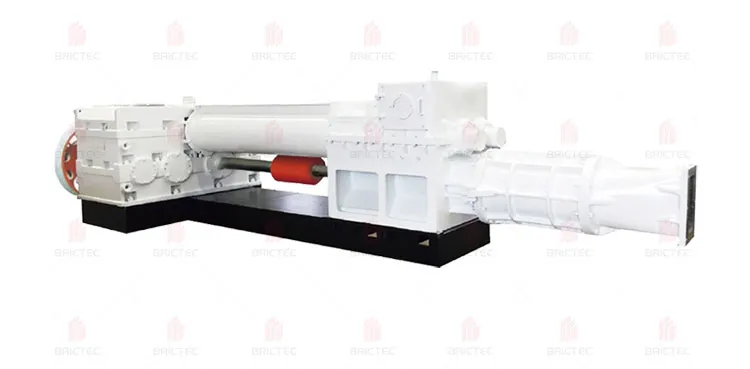

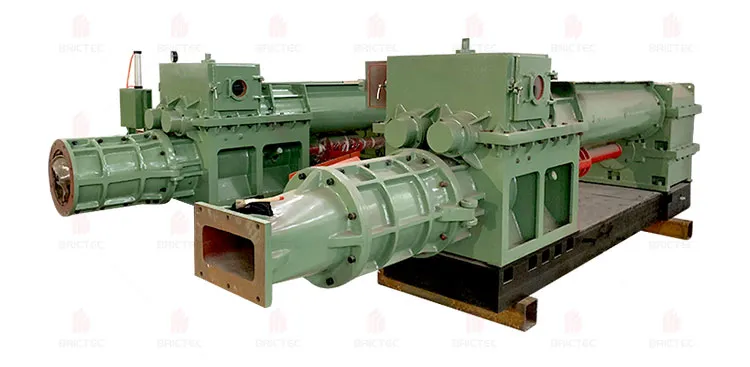

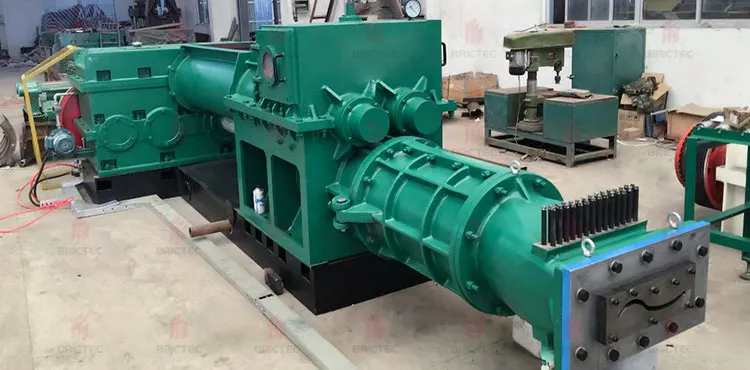

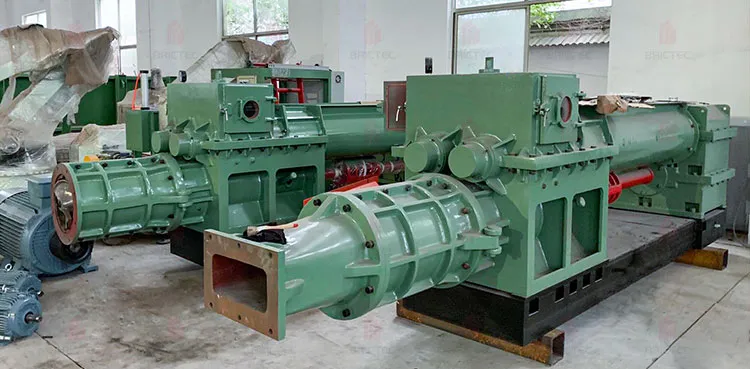

Die Der Compact Extruder ist eine einstufige Vakuumziegelmaschine, die für kleine bis mittlere Tonziegelwerke entwickelt wurde.Es eliminiert den herkömmlichen oberen Mischbereich und ist steif an den vorgelagerten Mischer-/Extrudermund verschraubt, die eine einteilige Struktur schaffen, die die Gesamtlänge erheblich verkürzt und die Gebäudehöhenanforderungen reduziert.
Anwendungsgebiet in der Lehmziegelfabrik:
Wird verwendet, um vorbehandelte Ton-, Schiefer- oder Kohlengangemischungen in einem Durchgang in nasse Ziegelblöcke zu extrudieren, die bereit sind, geschnitten, gestapelt, getrocknet und stromabwärts gebrannt zu werden.
| Modell |
Durchmesser des Augers ((mm) |
Maximaler Extrusionsdruck (Mpa) |
Kapazität (t/h) |
Gesamtgröße (mm) |
Gewicht (t) |
Leistung ((kW) |
| VP40/35 |
φ400/350 |
3.0 |
4 bis 13 |
6000 x 2800 x 1500 |
8 |
45 bis 55 |
| VP40/40 |
φ400 |
3.0 |
4 bis 15 |
6500 x 2800 x 1500 |
9 |
55 bis 75 |
| VP45/35 |
φ450/350 |
3.0 |
4 bis 18 |
7000 x 3000 x 1500 |
10 |
55 bis 75 |
| VP45/40 |
φ450/400 |
3.0 |
6 bis 25 |
7000 x 3000 x 1800 |
12 |
75 bis 90 |
| VP45/45 |
15 bis 30 |
3.0 |
10 bis 30 |
7000 x 3000 x 1800 |
14 |
90 bis 110 |
Funktion:
• Vakuumentgasung: -0,08 MPa Vakuum zur Entfernung von Luft, erhöhte Leerdichte;
• Kontinuierliche Extrusion: Durch die direkte Verbindung mit dem vorgelagerten Mischer wird eine stetige, ununterbrochene Ausgabe gewährleistet.
• Platzersparnis: Die Gesamtlänge der Maschine ist um ~ 30% kürzer als bei herkömmlichen zweistufigen Extrudern, ideal für Nachrüstungen oder Anlagen mit begrenzter Höhe.
Vorteile der Extrusion:
• Einstücksmund beseitigt Schlammlecks, wodurch die Formrate auf > 98% steigt;
• Die kompakte Vakuumkammer reduziert den Energieverbrauch um ~ 15%;
• Schnell wechselnder Druckkopf ermöglicht den Umschalten der Form in 30 Minuten;
• Geräuscharme Bedienung ≤ 75 dB (A).
Schlüsselmerkmale:
• Extrusionsdruck: 2,0 bis 3,5 MPa
• Vakuumniveau: -0,08 MPa
• Kapazität: 8.000 bis 12.000 Standardziegel/h
• Installierte Leistung: 4575 kW
• Ziegel: Massiv, perforiert, hohl
• Abmessungen: ca. 4,5 m × 1,6 m × 1,8 m

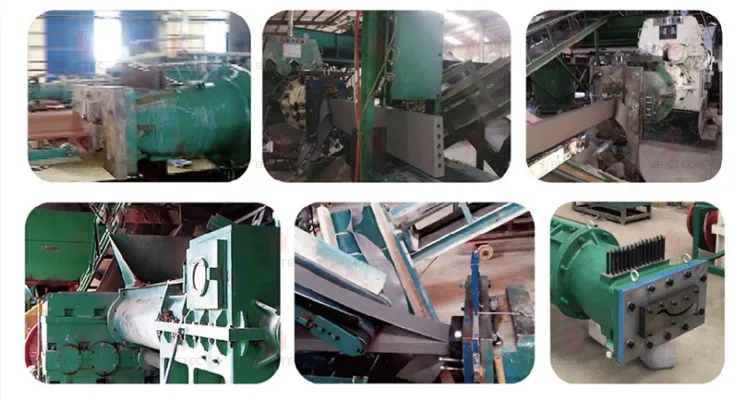

Diese kompakte Extrusionsziegelmaschine eignet sich am besten für die folgenden zwei Arten von Schuppen von Lehmziegelfabriken:
1Kleine bis mittlere Ziegelwerke (3.000 bis 20.000 t Fertigziegel pro Jahr, in einer oder zwei Schichten).
2. Nachrüstprojekte mit begrenzter Gebäudehöhe oder -länge oder Notfallprojekte/kurzfristige Projekte, bei denen ein schneller Einsatz auf einer kompakten Basis erforderlich ist.
